Проектирование и производство мойки самообслуживания с оборудованием

• Как устроена автомойка самообслуживания
• Какие бывают автомойки самообслуживания
• Открытые и закрытые посты
• Количество постов
• Сезонность и автоматизация
• Из чего состоит автомойка самообслуживания
• Терминал и рабочая консоль
• Насосная станция
• Фильтры и обратный осмос
• Дозирование химии
• Проектирование автомойки самообслуживания
• Расчет пропускной способности
• Инженерные расчеты
• Конструкция и материалы постов
• Оборудование для автомойки самообслуживания
• Производство оборудования для автомоек самообслуживания
• Контроль качества при производстве
• Строительство автомоек самообслуживания
• Стоимость и сроки реализации
• Заключение

Автомойка самообслуживания дает водителю возможность самому выбрать программу, оплатить ее и выполнить мойку без помощи оператора. Для владельца бизнеса такой формат удобен небольшими затратами на персонал. Но стабильность работы зависит от того, насколько хорошо продуманы проект, оборудование, инженерные системы и монтаж автомоек самообслуживания.

Как устроена автомойка самообслуживания

Клиент заезжает на свободный пост, выбирает программу и оплачивает нужное время. В зависимости от комплектации доступны вода высокого давления, активная пена, воск, осмос и воздух для продувки.

За простым сценарием стоит целый комплекс оборудования: насосы, фильтры, дозаторы, емкости для химии, автоматика и платежная система.

Работа поста проходит по следующей схеме:

1. Клиент оплачивает услугу наличными, картой, QR-кодом или через приложение.
2. Терминал передает команду контроллеру.
3. Автоматика запускает насос и открывает нужный клапан.
4. Дозатор подмешивает моющее средство.
5. Клиент использует программу в течение оплаченного времени.
6. После завершения цикла подача воды и химии прекращается.

Оборудование должно быть рассчитано на реальную нагрузку. Если насос не справляется с одновременной работой нескольких постов, давление падает. При неправильной настройке дозатора химии расход становится слишком большим или качество мойки снижается.

Какие бывают автомойки самообслуживания

Формат выбирают еще на этапе планирования. Здесь учитывают площадь участка, климат, автомобильный поток и бюджет.

Открытые и закрытые посты

Открытая мойка представляет собой площадку под навесом. Боковые перегородки защищают рабочую зону от части ветра и брызг, а кровля — от осадков. Такой вариант проще построить и обслуживать.

Закрытые посты находятся в отдельных боксах с воротами. Водителю удобнее пользоваться ими зимой и в плохую погоду. Но строительство сложнее: требуются стены, ворота, отопление и вентиляция.

Количество постов

Небольшая мойка может состоять из двух-трех постов. Четыре, шесть и более постов устанавливают на участках с большим потоком автомобилей.

Увеличивать количество мест без расчета спроса не стоит. Если клиентов мало, часть оборудования будет простаивать, а расходы на строительство и обслуживание останутся.

При выборе количества постов смотрят на:

• поток автомобилей;
• часы пик;
• среднее время мойки;
• размер возможной очереди;
• перспективу расширения.

Сезонность и автоматизация

Для круглогодичной работы заранее предусматривают защиту труб от замерзания, теплоизоляцию и, при необходимости, теплый пол. В закрытых помещениях нужны отопление и вентиляция.

Многие процессы можно контролировать дистанционно. Система передает данные о выручке, состоянии насосов, ошибках и расходе химии. Некоторые настройки специалист может менять удаленно.

Из чего состоит автомойка самообслуживания

Основное оборудование размещают в техническом помещении и на постах. Между ними проходят трубопроводы, кабели и линии управления.

В стандартный комплект входят:

• терминал оплаты;
• пистолеты высокого давления;
• насосная станция;
• дозаторы химии;
• емкости для моющих средств;
• фильтры и умягчитель воды;
• система обратного осмоса;
• накопительные баки;
• компрессор;
• электрический шкаф;
• контроллер автоматики;
• система отопления и защиты от замерзания;
• пылесосы и оборудование для уборки салона.

Терминал и рабочая консоль

Терминал нужен для выбора программы и оплаты. На экране клиент видит доступные режимы, инструкции и оставшееся время.

На рабочей консоли находятся пистолеты и шланги. Отдельные линии могут использоваться для воды, пены, воска и осмоса. Материалы должны выдерживать влагу, моющие средства и постоянную эксплуатацию.

Насосная станция

Насос создает давление, необходимое для мойки кузова, колес и других частей автомобиля. При выборе учитывают не только максимальное давление, указанное производителем, но и производительность при работе нескольких постов.

Основные параметры:

• рабочее и максимальное давление;
• расход воды;
• мощность двигателя;
• количество насосов;
• резервирование;
• защита от сухого хода и перегрева;
• совместимость с автоматикой.

Слабый насос не обеспечит нужное давление при высокой нагрузке. Слишком мощный увеличит энергопотребление и требования к системе.

Фильтры и обратный осмос

Вода из сети содержит механические примеси и растворенные соли. Они могут забивать форсунки, изнашивать оборудование и оставлять следы на кузове.

Для очистки применяют:

• фильтр грубой очистки;
• картриджные фильтры;
• умягчитель;
• мембрану обратного осмоса;
• накопительную емкость;
• насос повышения давления.

Осмос особенно нужен на завершающем этапе. Вода с низким содержанием солей оставляет меньше разводов после высыхания.

Дозирование химии

Дозатор автоматически подмешивает концентрат в воду. Настройку выполняют с учетом характеристик химии, температуры воды, давления и рекомендаций производителя.

Правильная дозировка помогает контролировать расход средств, себестоимость программ и качество мойки. Кроме того, снижается риск использования слишком концентрированного состава.

Проектирование автомойки самообслуживания

Проект начинается с оценки участка. Специалисты смотрят на площадь и на организацию движения: откуда автомобили въезжают, где формируется очередь и как машины покидают территорию.

Учитывают:

• видимость объекта с дороги;
• направление транспортного потока;
• безопасный въезд и выезд;
• место для очереди;
• расположение инженерных сетей;
• строительные ограничения;
• уровень грунтовых вод;
• рельеф и характеристики грунта.

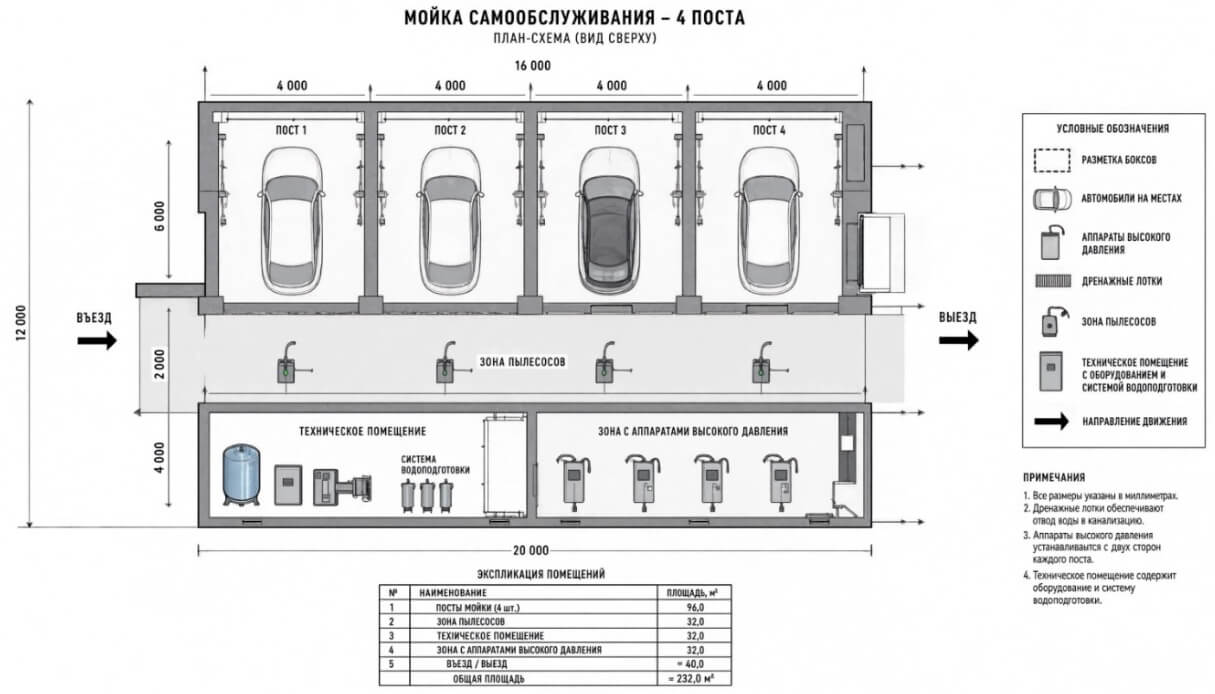

После этого определяют площадь моечной зоны, технического помещения, подъездов и дополнительных сервисных участков. Сразу стоит предусмотреть место для пылесосов, очистки ковриков и обслуживания оборудования.

Расчет пропускной способности

Пропускная способность зависит от продолжительности программы и поведения клиентов. Если мойка занимает 10 минут, один пост теоретически может обслужить до шести автомобилей в час. В реальной эксплуатации показатель ниже: требуется время на заезд, выбор программы и освобождение площадки.

Поэтому при расчете оставляют запас. Иначе увеличение потока быстро приведет к очередям.

Инженерные расчеты

Определяют необходимую электрическую мощность, расход воды, объем канализации и параметры отопления. Отдельно рассчитывают нагрузку на насосы, осмос, компрессор и вентиляцию.

Ошибки на этом этапе становятся заметны уже после запуска: не хватает воды в часы пик, перегружается канализация, срабатывает защита электросети или замерзают трубопроводы. Исправление таких проблем требует дополнительных затрат.

Конструкция и материалы постов

Каркас должен выдерживать собственный вес, снеговые и ветровые нагрузки, влагу и контакт с химией. Для изготовления используют стальной профиль с защитным покрытием или оцинкованные элементы.

Основные элементы конструкции:

• стойки и балки;
• кровля;
• боковые перегородки;
• защитные панели;
• водосточная система;
• технологические короба;
• держатели шлангов;
• светильники;
• крепления терминалов.

Материалы подбирают с учетом климата и режима работы. Они должны нормально переносить влагу и моющие средства. Еще один практический критерий — ремонтопригодность: поврежденную панель лучше заменить отдельно, без разбора всего поста.

Моечную площадку выполняют из армированного бетона с уклоном к трапам и приямкам. Под основанием предусматривают гидроизоляцию, а в холодном климате — меры защиты труб от замерзания.

Оборудование для автомойки самообслуживания

Оборудование выбирают как единую систему. Недостаточно подобрать хорошие насосы или терминалы по отдельности. Все компоненты должны соответствовать друг другу по производительности, нагрузке и способу управления.

Поставщик должен предоставить схему подключения и требования к коммуникациям: параметры воды, мощность, сечение кабелей и правила обслуживания.

Дополнительно устанавливают пылесосы, очистители ковриков, сушку и другие сервисные модули. Они могут увеличить средний чек, но требуют дополнительного места и создают нагрузку на электросеть.

Производство оборудования для автомоек самообслуживания

Производство оборудования обычно включает изготовление собственных конструкций и установку готовых комплектующих. Задача производителя — объединить эти элементы в согласованную систему. Насосы должны соответствовать трубопроводам, дозаторы — программам мойки, а контроллер — электрической и платежной части.

Этапы изготовления:

1. Формируют техническое задание: число постов, программы, способы оплаты и условия эксплуатации.
2. Разрабатывают чертежи конструкций, трубопроводов и электрических схем.
3. Изготавливают металлические детали, выполняют сварку и защитную обработку.
4. Устанавливают насосы, фильтры, дозаторы, клапаны и датчики.
5. Собирают электрическую часть.
6. Программируют автоматику и аварийные сценарии.
7. Проверяют готовые модули и подготавливают их к перевозке.

Контроль качества при производстве

Перед отправкой оборудование проверяют по основным рабочим параметрам:

• герметичность соединений;
• давление и расход воды;
• работу насосов;
• точность дозирования;
• электрические соединения и заземление;
• работу терминала;
• корректность программ;
• аварийное отключение при отсутствии воды и перегреве.

Отдельно проверяют аварийные режимы. При сухом ходе насос должен отключаться, при неисправности датчика система — фиксировать ошибку, а владелец — получать информацию о проблеме.

После испытаний маркируют кабели и трубопроводы, готовят инструкции и перечень расходных материалов.

Строительство автомоек самообслуживания

Основные этапы:

1. Подготовка площадки, основания и дренажа.
2. Прокладка водопровода, канализации, кабелей и технических каналов.
3. Устройство арматуры, приямков и теплого пола при необходимости.
4. Заливка бетонной моечной плиты.
5. Монтаж каркаса, кровли и перегородок.
6. Подключение электропитания, освещения и вентиляции.
7. Установка насосов, фильтров, осмоса, дозаторов и емкостей.
8. Монтаж терминалов, пистолетов, компрессора и дополнительного оборудования.
9. Пусконаладка.

Последовательность работ имеет значение. Если после заливки плиты обнаружится, что под ней не хватает трубопровода, придется вскрывать готовое основание.

Перед запуском проверяют слив воды, отопление, защиту от замерзания, оплату, освещение, аварийные системы и работу всех постов одновременно.

Стоимость и сроки реализации

Цена зависит от количества постов, состояния участка, выбранного оборудования, формата объекта и расстояния до инженерных сетей.

На бюджет влияют:

• подготовка или замена грунта;
• длина водопроводных и электрических трасс;
• подключение к канализации;
• теплый пол и защита от замерзания;
• открытые или закрытые посты;
• количество программ;
• платежная система;
• дополнительные сервисные модули.

Точный расчет делают после обследования участка и подготовки технического задания. Если ориентироваться только на число постов, легко не учесть расходы на основание, коммуникации, подключение и благоустройство.

Заключение

Надежная автомойка начинается с расчета участка, потока автомобилей и инженерных возможностей. Еще до строительства нужно определить количество постов, программы мойки, требования к воде, электричеству, отоплению и водоотведению.

Качественное производство автомоек самообслуживания объединяет прочные конструкции, совместимое оборудование и правильно настроенную автоматику. А грамотный монтаж снижает риск проблем с давлением, протечками, промерзанием и перегрузкой сетей.

Если заранее продумать проект, производство, строительство и запуск как одну систему, готовый комплекс будет проще обслуживать и при необходимости расширять.
