Диаметр и вес нержавеющей трубы
Нержавеющая сталь - это универсальный материал, состоящий из стального сплава с содержанием небольшого процента хрома. Добавление хрома повышает коррозионную стойкость материала. Поскольку нержавеющая сталь не требует особого ухода, устойчива к окислению и инертна к другими металлами, она широко используется в различных отраслях промышленности.
Сортамент нержавеющих труб
Трубы из нержавеющей стали можно различить по назначению, типу и сорту. Труба нержавеющая из стали AISI 304 является популярным выбором для трубопроводов, так как она обладает высокой химической стойкостью. Но этот тип нержавеющей стали не совместим с высокими температурными режимами, так как он склонен к образованию осадка из карбида. Этой проблемы можно избежать в нержавеющей стали AISI 3041 из-за ее более низкого содержания углерода. Напорные трубы, как правило, изготавливаются либо из комбинации хрома и никеля, либо из твердого хрома.
Нержавеющие трубы выпускаются в широком диапазоне размеров. Номинальный диаметр отражен в маркировке. Внутренний диаметр уменьшается по мере увеличения толщины стенки. Прокат выпускается длиной от 1,5 до 10 м, но по согласованию с изготовителем возможна поставка товара длинной более 10 м.
Производство и сортамент нержавеющих труб контролируется ГОСТ 9940-81 и ГОСТ 9941-81. Он включает в себя электросварные прямошовные и спиралешовные трубы, бесшовные, используемые под высоким давлением, сварные трубы большого диаметра для высокотемпературных применений и трубы из ферритного стального нержавеющего сплава. Сварные трубы дешевле и, как правило, более рентабельны, чем их бесшовные аналоги. Толщина стенок, более постоянна, а внутренняя поверхность стенок может быть проверена перед изготовлением. Главное достоинство нержавеющей трубы по ГОСТ 9941-81 – отсутствие шва и высокая прочность.
Толщина нержавеющих труб
Важным параметром при выборе трубного проката является толщина стенки. Соотношение диаметра нержавеющих труб к толщине стенки (SDR) используют для расчета нормального давления в трубопроводе и прочих условий эксплуатации. Чем выше значение SDR, тем тоньше стенки изделия. По этому параметру прокат подразделяется на:
- особо тонкостенные трубы – SDR > 40;
- тонкостенные трубы – SDR = 13 – 40;
- трубы толстостенные – SDR = 6 – 13;
- особо толстостенные трубы – SDR < 6.
Применение нержавеющих труб
Нержавеющие трубы играют важную роль в нефтяной и газовой промышленности. Потребность в коррозионностойких трубопроводах возросла за последние пару лет, так как глубина добычи нефти растет. Такие суровые условия эксплуатации предъявляют особые требования к трубопроводам, поэтому трубы из нержавеющей незаменимы в нефтегазовой отрасли.
Нержавеющие трубы используются в большом количестве в сантехнике, так как это прочный материал способный хорошо переносить давление воды. Кроме того, поверхность из нержавеющей стали не допускает образования скоплений частиц или бактерий на стенках трубы и не загрязняет питьевую воду.
Нержавеющие стальные трубы различных размеров используются в широком спектре строительных конструкций. Например, заборы, ворота, перила, игровые площадки и спортивное оборудование. Нержавейка часто используется для конструирования труб поверх других металлов, таких как алюминий, когда необходимо дополнительное сопротивление нагрузкам.
Преимущества
Основными достоинствами нержавеющего трубного проката являются:
- Защита от коррозии. Коррозия – главный врагом металлических трубопроводов. Наружная поверхность стальных, железных и бетонных трубопроводов может разрушаться от почвы и ультрафиолета. Внутренние стены труб, изготовленные из других материалов, будут иметь тенденцию ржаветь, повреждаться в результате истирания или накапливать мусор. Но благодаря коррозионной стойкости нержавеющей стали это встречается гораздо реже.
- Соотношение цена/качество. Трубы из нержавеющей стали, это долговечный продукт, который прослужит десятилетиями. Это надежный материал, который легко обслуживать и монтировать.
- Прочность и универсальность. Различные материалы, такие как никель, молибден или азот, могут быть добавлены в нержавеющую сталь для повышения ее коррозионностойких свойств. Нержавеющая сталь выдерживает экстремальные температуры. Благодаря добавлению различных материалов в нержавеющую можно добиться уменьшения толщины стенок, при сохранении высоких эксплуатационных характеристик, что снижает массу готового продукта.
- Внешний вид. Открытые трубы и фитинги из нержавеющей стали являются отличным выбором для сфер требовательных к внешней эстетике, так как материал не требует финишной отделки и имеет интересную блестящую фактуру.
- Экологичность. В отличие от других материалов трубопровода, нержавейку не нужно покрывать или облицовывать какими-либо материалами. Трубопровод из нержавейки на 100% подлежит вторичной переработке, что снижает воздействие на окружающую среду.
Формула расчета
Стоимость металлопроката указывается по весу, это удобнее с точки зрения сокращения номенклатуры изделий, так как цена неизменна за тонну проката из металла одного вида одинаковая, вне зависимости от диаметра и толщины стенок трубы из нержавейки.
Для расчета стоимость погонного метра трубного проката необходимо знать:
- материал изготовления;
- диаметр или площадь сечения (для прямоугольных изделий);
- толщину стенки.
Формула расчета веса одного метра нержавеющией трубы круглого диаметра выглядит следующим образом:
3,142 х Внешний диаметр трубы х Толщину стенки х Удельную плотность материала
Для профилей прямоугольного и квадратного сечения формула будет еще проще:
(2 х (Ширина стенки + Высота стенки)) х Толщину стенки х Удельную плотность материала
Плотность нержавеющей стали различных марок приведена в нижеследующей таблице:
Класс нержавеющей стали |
Марка |
Удельный вес (г/см3) |
Сталь коррозионно-стойкая обыкновенная |
08Х22Н6Т
|
7,60 |
04Х18Н10 08Х18Н12Б 17Х18Н9 |
7,90 |
|
08Х18Н12Т |
7,95 |
|
10Х17Н13М2Т (AISI 316Ti) |
8,00 |
|
08Х17Н15М3Т |
8,1 |
|
Сталь коррозионно-стойкая жаропрочная |
15Х25Т 15Х28 |
7,60 |
08Х13 (AISI 409) 08Х17Т (AISI 439) 12Х13 (AISI 410) 12Х17 (AISI 430) 08Х18Н10 (AISI 304) |
7,70 |
|
08Х18Н10Т (AISI 321) 12Х18Н9 12Х18Н12Т |
7,90 |
|
Сталь жаропрочная высоколегированная |
08Х20Н14С2 |
7,70 |
10Х23Н18 |
7,95 |
|
Сталь конструкционная криогенная |
12Х18Н10Т |
7,90 |
Сплав коррозионно-стойкий |
06ХН28МДТ (AISI 904L) 08ХН28МДТ |
7,96 |
Так как разница между плотностью различных марок нержавеющего проката не значительна и не превышает 3%, в расчетах часто используют среднее значение равное 7,85 г/см3.
ВАЖНО! Будьте внимательны при переводе единиц измерения
Для примера рассчитаем вес 1 м.п. нержавеющей трубы AISI 304 53х1,5:
3,142 х 0,53 х 1,5 х 7,7 = 19,23 кг
По данной формуле легко рассчитать стоимость любого сортамента нержавеющих труб по ГОСТ 9940-81 и 9941-81. Она так же пригодится при осмечивании транспортных издержек и расчёте проектных нагрузок в конструкциях.
Наша продукция
-
Трубы из нержавеющей сталиНержавеющая сталь - это универсальный материал, состоящий из стального сплава и небольшого процента....
-
Нержавеющая труба круглаяСегодня круглые трубы из нержавеющей стали находят применение в строительстве, приборостроении...
-

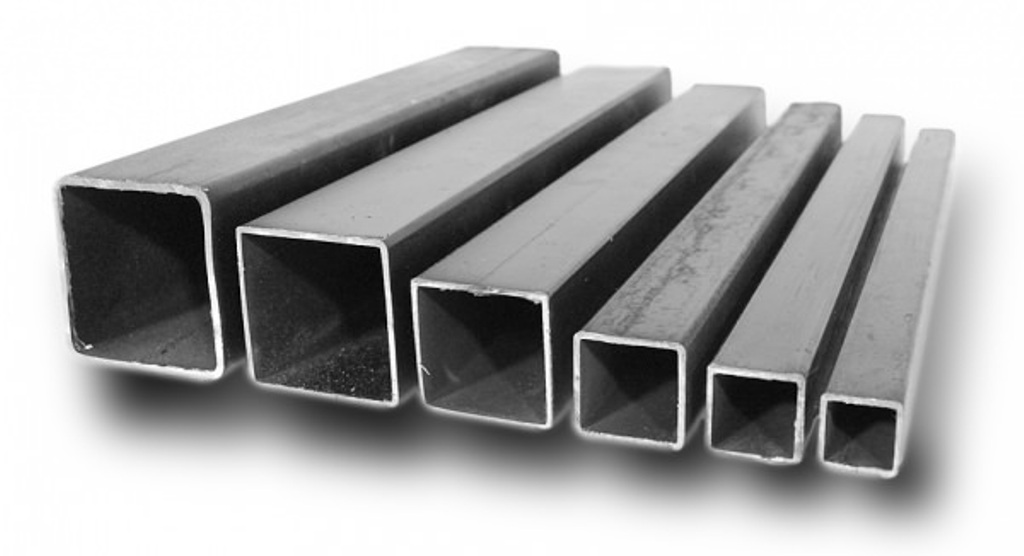

Нержавеющая труба квадратнаяСварная квадратная труба из нержавеющей стали отличается повышенным запасом жёсткости, при этом достаточно лёгкая...
-
